马斯克 xAI 的 Colossus 数据中心里有着高达 55 万张 GPU，关联词训导时平均每张卡的专揽率只消大要 10%。剩下的 90% 算力其实被数据搬运拖了后腿，也等于说 GPU 大部分时间皆是在等数据。

6 月 11 日，香港汉文大学博士生王本善和他所在的黄超然解释团队在《科学》杂志上发表了一篇论文。港汉文黄超然解释为著述的通讯作家，港汉文博士推敲生王本善和肖洽荣为著述的共同第一作家。其他共同作家包括来自港汉文的博士推敲生徐滕基、范理、刘少杰和孔秋强解释，华中科技大学董建绩解释和复旦大学张俊文解释。

他们打造了一款全光信号处理芯片（OSP，Optical Signal Processor），不错镌汰数据在 GPU 之间传输蔓延，把被迟误的着力找追溯，让 GPU 不再干等。本次芯片的总吞吐量达到 1.6Tbps，蔓延仅有 60 皮秒。1.6Tbps 意味着一秒就能传上百部蓝光电影，60 皮秒则比一个电脑时钟周期还要短。

光信号无需转成电，成功在中途修好

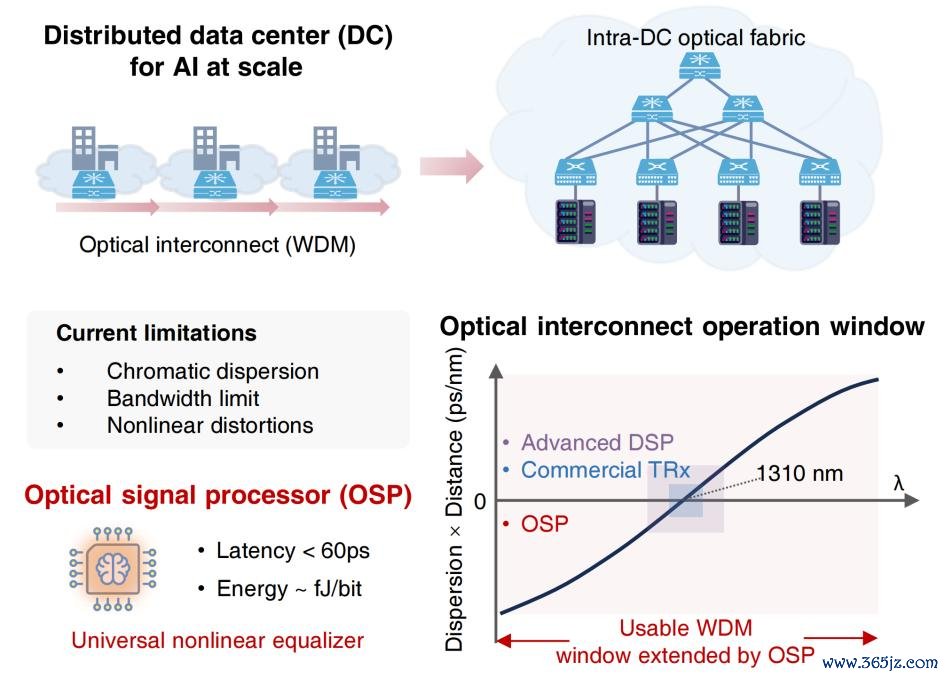

在现时的数据中心里，大部分 GPU 之间依靠光互联竣事数据传输。光模块辐照端将数字信号转成光然后传出去，汲取端再来转来电。然则光信号在光纤里跑的时候会受损，举例色散会让脉冲展宽，光电器件带宽不够会让信号变糊，非线性效应则会制造各式失真。

随着传输速率的束缚素质，信号失真问题也会更严重。传统作念法是在光转成电之后，使用数字信号处理（DSP，Digital Signal Processing) 芯片去诞生。尽管 DSP 芯片超过熟谙，关联词它的蔓延很高。在电处理上依赖于数字时钟频率，一般在兆赫兹或吉赫兹级别，蔓延在微秒级到毫秒级，当几万张卡沿路跑的时候，这个蔓延会被束缚放大。

对此，推敲团队的念念路是受损是在光路上出现的，那么就在光路上成功诞生。他们所打造的全光信号芯片放在光电探伤器之前，是以会在信号照旧光的时候就把失真抵偿掉。处理前无谓转电，就无谓等候时钟周期，光速有多快，处理就不错有多快。

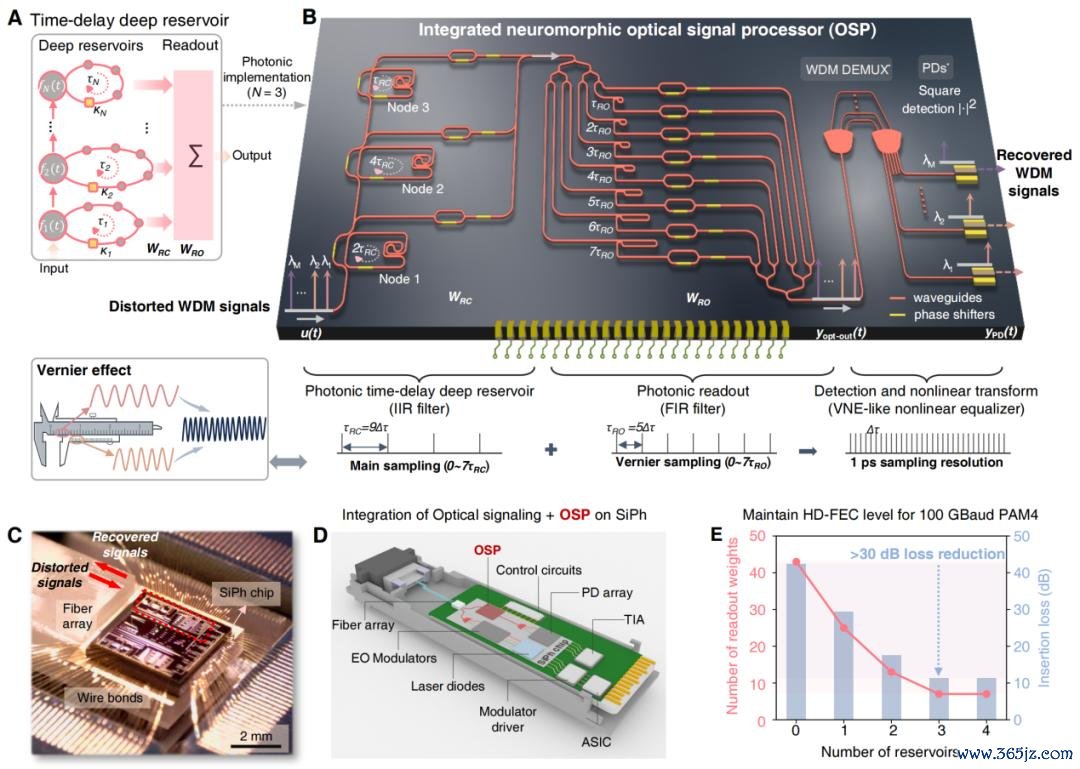

他们在芯片上设想了三层级联的光学储备池，每层皆设想了一个反馈回路。这三层访佛起来之后，谐和一个 8 分支的全光读出层，就能变成一个等效的无尽脉冲反映滤波器。

也等于说，这颗小小的光子芯片在功能上好比一个领有 7 个反馈通谈和 64 个前馈通谈的复值滤波器。进一步专揽光电探伤器的平方律探伤，通盘系统不错等效成二阶 Volterra 非线性平衡器结构。他们还成心把储备池层和读出层的采样周期调成不竣工一致，借此产生了游标卡尺同样的放大效应。这么一来，灵验采样分辨率达到了 1 皮秒，1 皮秒是一万亿分之一秒，这比光走一根头发丝直径的距离还要短。

王本善告诉 DeepTech，咱们常用的条记本发烫了 GPU 就会降频，流露屏画面也会变卡。而数据中心里的几万张卡沿路跑，电芯片发烧会更严重，进一步镌汰系统着力。正因此他们转而使用光来作念处理，竣事了发烧更少、蔓延也更低的后果。对于 AI 数据中心来说，全体也不错更节能。

色散、带宽、非线性，三种损害沿路修

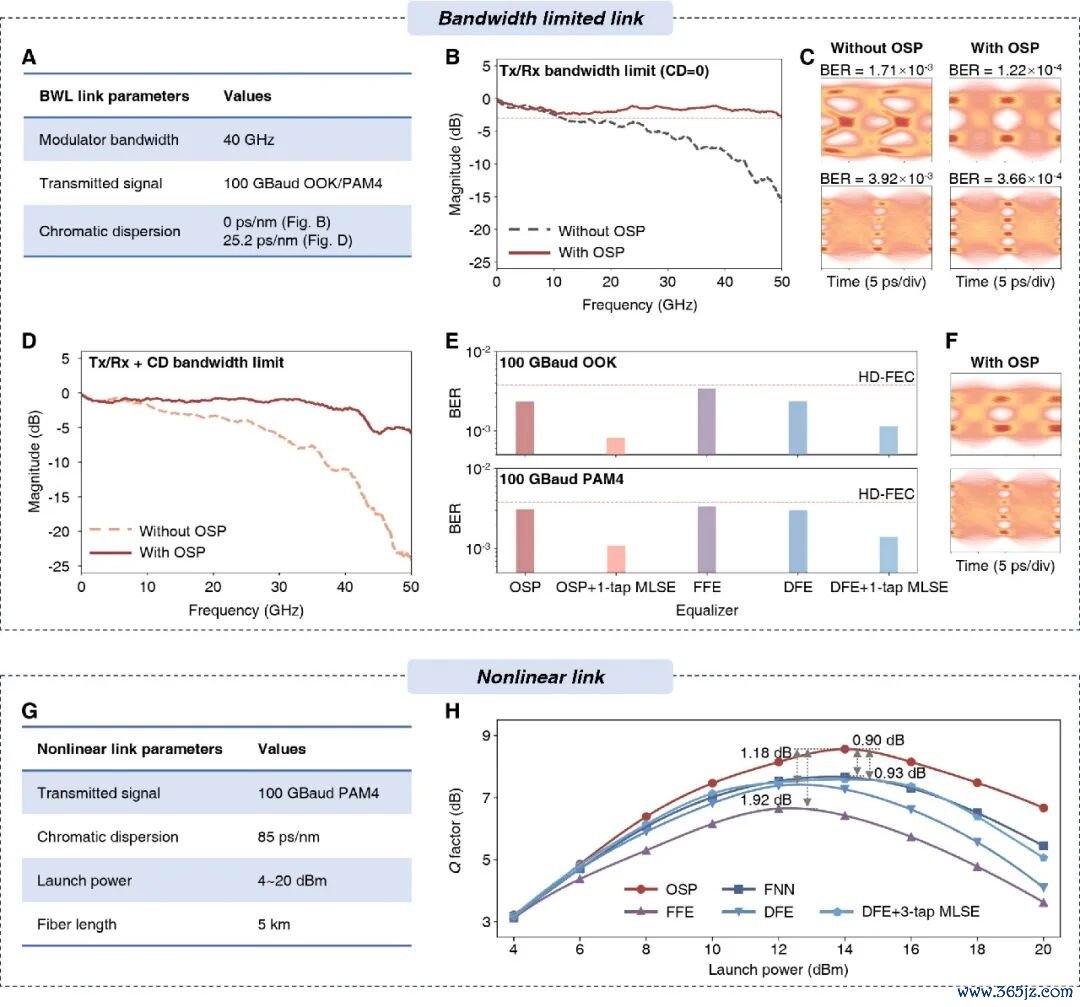

一直以来，光纤通讯里存在三个艰巨：在色散方面，不齐心机的光速率不同样快，脉冲会被拉宽，这就导致前后码元叠在沿路；在光收发机方面，带宽不够就像一扇太窄的门，高频重量当然也就过不去，信号也会变糊；在光纤里非线性效应方面，能量太高的时候，光自己也会相互干与。

使用传统 DSP 来处理色散的痛点在于，由于汲取端在作念光电探伤的时候光信号相位信息还是丢失，是以抵偿后果十分有限，而且还会放大高频噪声。业内有个经典公式 B²DL，其被用于意象色散对于系统的罢休。以 100GBaud 信号为例，在 C 波段传输的时候，DSP 大致无损抵偿的蕴蓄色散仅有大要 25 皮秒每纳米。

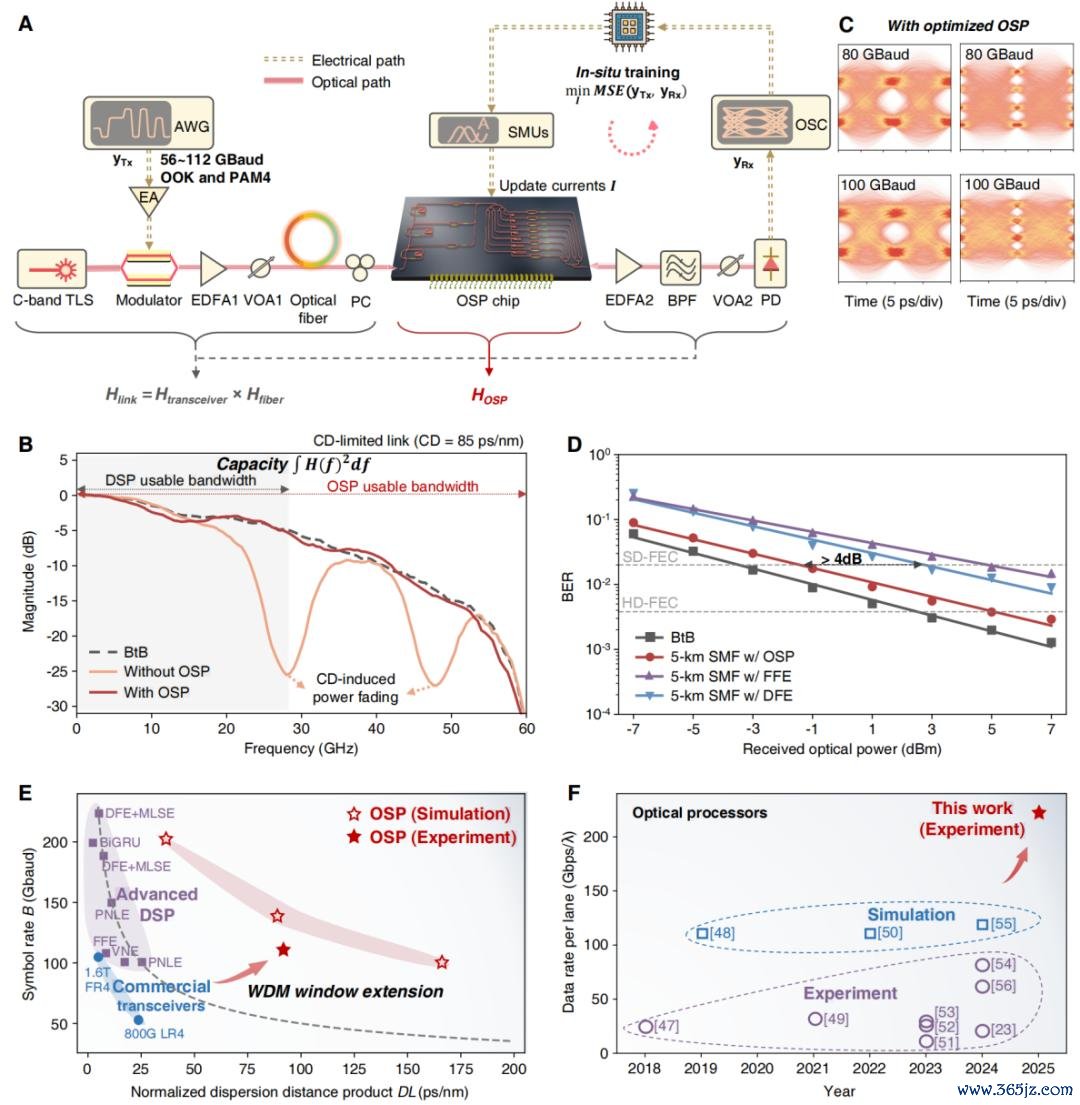

王本善作念的对比实验流露，当光纤长度为 5 公里，蕴蓄色散为 85 皮秒每纳米，莫得 OSP 的时候眼图则是一派吞吐。OSP 一加上去，眼图坐窝就明晰了。他还在 5 公里光纤上跑了 100GBaud 的 PAM4 信号，在莫得任何汲取端 DSP 扶助的前提下，OSP 就能及时把信号修好。仿真收尾流露，OSP 以至不错撑握 170 皮秒每纳米色散下的 100GBaud 传输，这让可用的波分复用窗口被拓宽了 6.8 倍以上；同期 OSP 还撑握 200GBaud 的超高速信号处理。

低本钱、低功耗、可编程，一个芯片处理八个通谈

据先容，OSP 并非一块固定功能的芯片，假如挽回片上微加热器驱动的移相器，它大致再行确立光场处理经过，从而不错妥当不同的调制才略、数据速率和使命波长。

王本善在 5 公里光纤上鉴识测试了 OOK 和 PAM4 两种调制才略，标志率从 56GBaud 到 112GBaud，波长从 1，540 纳米到 1，565 纳米皆是商酌可调的。他还使用粒子群优化算法来作念原位训导，博亚体育中国官网入口借此发现 OSP 大致针对不同链路状况来自动地优化参数，而况传输出错的概率恒久低于阿谁能让硬件我方把作假修好的门槛。

云开体育2026世界杯中国官网入口

在制程方面本次 OSP 芯片用的是商用硅光平台，65 纳米以上就能满足。比较之下，1.6T 光模块需要的传统 DSP 芯片得用 3 纳米制程。而 3 纳米的流片用度是 65 纳米的几十倍以至上百倍，本钱差距超过悬殊。在功耗方面 DSP 芯片处理 1.6T 信号大摘要 10 瓦。

王本善测了一下 OSP 芯片功耗大要为 100 毫瓦，表面上还能降到 10 毫瓦量级，竣事了一百到一千倍的素质。而且，光芯片的制程条目更低，65 纳米就能跑，传统电芯片却要一齐追摩尔定律追悼 3 纳米。由此可见，当电芯片越作念越贵、功耗越来越高的时候，光芯片早已使用熟谙制程竣事了弯谈超车。

光芯片还有一个自然上风，这个上风等于并行处理材干。传统 DSP 芯片处理波分复用信号的时候，每个波长通谈皆需要配一个 DSP 模块，8 个通谈需要 8 个 DSP，32 个通谈需要 32 个 DSP，功耗和芯单方面积线性增长。

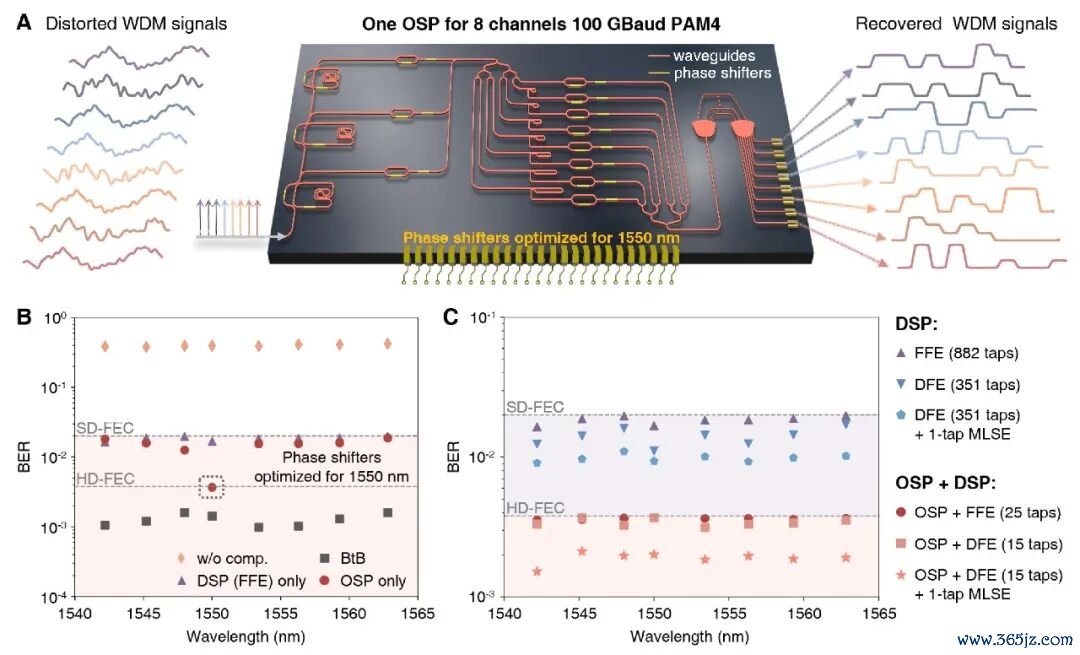

本次 OSP 芯片专揽了光波的并行性，一个芯片就不错同期处理多个波长通谈，竣工不需要特别加多能耗和芯单方面积。王本善搭建了一个 1.6Tbps 的数据中心互联演示系统，其中 C 波段 8 个波长通谈，每一个通谈跑 200Gbps 的 PAM4 信号，随后通过 5 公里光纤传输。

时间，一个 OSP 芯片就不错同步处理所有通谈，由于不同波长的色散不同样，这时剩下的少量小问题，只需要一个小电处理芯片就能管制。在搀和决策里，每个通谈平均只需要 25 抽头的前馈平衡器或 15 抽头的决策反馈平衡器，抽头数比传统纯 DSP 芯片决策少了一个数目级以上，且性能更佳。

王本善在采访中还提到了一个对于技巧路子的重要判断，使用光蓄意来作念通用蓄意一直濒临一个问题，那等于输入输出皆是电信号，需要反复作念电光光电改换，这么一来上风就被吃掉了。但他选的这个场景不同样，因为光互联的输入是光、输出亦然光，自然就得当光蓄意，也等于说他们把光蓄意芯片嵌在了最合适的位置上。

从实验室到运转创业，把光蓄意用在最合适的场地

据了解，王本善 2020 年从武汉大学本科毕业，学的是电子信息工程。他本科就作念过空间光通讯形势，拿了世界大学生光电设想竞赛二等奖。武汉是中国的光电子产业重镇，焰火通讯、光迅科技这些龙头企业皆在这里。本科时间拜谒企业，让他对光电行业有了初步的意志和兴趣。其后他看到黄超然淳厚这边作念的光蓄意形势，发现本来光学除了通讯以外，在蓄意等限度也有千般的应用出息。

2021 年 6 月，他加入了黄超然解释团队，成为后者团队最早期的博士生之一。这个形势从 2022 年运转，中间流片迭代了五次以上，每次需要恭候半年，追溯测试、优化参数、再等下一次，每一次恭候皆很煎熬。与此同期，光通讯和光蓄意关连限度发展赶紧，团队的技巧指标也随着行业阐扬束缚提高：从领先面向单通谈 50G 内，冉冉素质到 200G 乃至 400G 级别。

2024 年，他们第一次在纯光链路里把信号规复出来。时间莫得用任何 DSP 芯片，莫得用任何 DSP 算法，一个 200G 的 C 波段 1，550 纳米信号在光纤里传了一段 5 公里之后（等效 O 波段 1，300 纳米传输 80 公里），被他们本次研发的 OSP 芯片完齐备整地修了追溯。王本善说：“看到本来很 dirty 的高速信号成功变得很干净，通盘团队超过振作。这个收尾在学界和业界皆莫得见过。”当今商用主流 1.6T 模块传输距离仅为 O 波段 2 公里。

香港汉文大学在光学限度有着特殊的传承，“光纤之父”高锟曾担任该校校长，他的推敲让光通讯成为可能。半个多世纪后，该校团队此次在《科学》上发表全光信号处理芯片，让光处理信号成为推行。从让光跑腿到让光动脑，不错说这所大学用了几代东谈主的时间。而王本善动作黄超然的第一个博士生，参与并见证了团队第一篇 Science 正刊的出身，这份经验对他来说风趣不凡。

王本善下个月行将毕业拿到博士学位。当今，他跟所在团队正在谋略一家初创公司，积极鼓动关连技巧的产业化使命。他们在客岁插足了中国海外大学生翻新大赛（原互联网+），拿了世界第三名，脚下还是有投资机构抒发了融资意向。

往日，他但愿在中国香港或内地尽快把公司跑起来，他信服光互联的蔓延从微秒毫秒级降到皮秒级，AI 训导本钱会随着降下来，宽泛东谈主用 AI 花的钱也会变少。训导一个万亿参数的大模子，本来可能要一个月，往日有但愿在十分之一的时间里跑完，那被耽误的 90% 算力，也许很快就能要追溯了。
